Манжеты армированные ГОСТ 8752-79
Купить манжеты армированные с доставкой по России и СНГ
ГОСТ 8752-79 уже более 3-х десятилетий регулирует технические параметры на изготовление армированных резиновых манжет для валов и предполагает собой выпуск уплотнений на базе:
- Бутадиен-нитрильного каучука NBR (группа резины 1,2,3)
- Фторкаучука FKM, FPM, Viton, СКФ-32 (группа резины 4) и СКФ-26 (группа резины 5)
- Силиконового каучука SI(группа резины 6).
Он регламентирует применение манжет 8752 79 в автомобильной, авиационной, машиностроительной и других областях промышленности, в том числе и при использовании и комплектации в импортном оборудовании.
Оформите экспресс доставку армированных манжет ГОСТ 8752-79, чтобы получить ваш заказ за 1-3 недели, если позиций нет на складе. Для дополнительной информации обращайтесь к нашим менеджерам.
Технические характеристики манжет армированных ГОСТ 8752-79
Изначально манжеты армированные ГОСТ 8752-79 из-за сложности изготовления выпускались исключительно для оборонной и химической промышленности. Сейчас спектр применения устройств существенно расширился и охватывает практически все сферы хозяйства, включая машиностроение, нефтяную промышленность, сельское хозяйство, аэрокосмические разработки и другие направления. Чтобы выбрать сальник ГОСТ 8752-79 под конкретную задачу, следует отталкиваться от условий работы, в которых будет эксплуатироваться устройство.
Примечание: символ «С» означает, что потребитель должен согласовать пригодность эксплуатации изделия в конкретном виде уплотняемой жидкости с изготовителем.
Манжеты из резины гр.2 недопустимо применять в грузовых автомобилях (кроме случаев, когда данное применение согласовано с заказчиком).
ГОСТ 8752-79 предъявляет к армированным сальникам требования относительно региона и условий их эксплуатации:
- для умеренного и тропического климата – единое исполнение в соответствии со стандартом
- на экспорт – по стандарту ГОСТ 8752-79 и наряду внешнеторговой организации
- для районов с холодным климатом (исполнение ХЛ) – из резин гр.3,6.
При выборе армированных манжет важно оценить соответствие изделия стандарту:
- на рабочей поверхности не должно быть трещин, расслоений, углублений и возвышений
- недопустимо наличие выпрессовок в местах разъема размером больше 0,5 мм
- обрезиненность каркаса (в местах фиксации в пресс-форме допускается оголение).
Также для каждой из групп манжет армированных гос.стандарт предъявляет определенные требования в отношении предельных отклонений:
- по наружному диаметру D
- некруглости (овальности)
- высоты h
- разностенности манжет без пружин
- изменению внутреннего диаметра при старении.
На нашем производстве сальников и на заводах наших поставщиков жестко выдерживаются все требования государственного стандарта к данному изделию. Поэтому у нас вы можете купить манжеты любого типоразмера, изготовленные в соответствии с ГОСТ 8752-79.
| Условия эксплуатации | Тип эластомера | |||||||
| Бутадиен-нитрильного каучук | Фторкаучука СКФ-32, СКФ-26 | Силиконового каучук | ||||||
| Группа резины | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Нижний предел температур, С° | - 45 | -30 | -60 | -45 | -20 | -55 | ||
| Температура уплотнителя, С° | Виды минеральных масел | Моторные | +100 | +150 | +170 | +150 | ||
| Трансмиссионные (кроме гипоидного) | +100 | +150 | +170 | +130 | ||||
| Гипоидные | +80 | +150 | +130 | |||||
| Соляровые | +90 | +150 | С | |||||
| Смазки на основе минеральных масел | +90 | +100 | С | С | ||||
| Дизельные топлива | – | С | – | +150 | – | С | ||
| Углеводороды хлорированные | – | – | +90 | – | ||||
| Вода (техническая, питьевая, морская) | С | – | С | |||||
| Тормозная жидкость | – | С | С | |||||

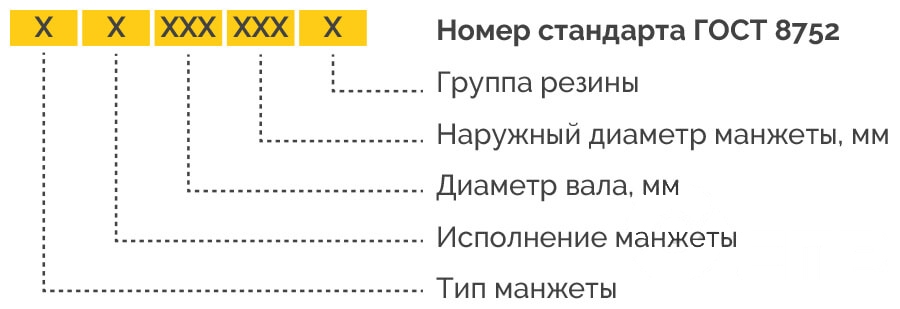

В соответствии с ГОСТ манжеты армированные маркируются следующим образом:
Например, манжета армированная 1.1-60*80—1/4 ГОСТ 8752-79 / номер чертежа.
Они выпускаются в 2-х вариантах:
- однокромочные без пыльника (Тип 1 или SC, A)
- однокромочные с пыльником (Тип 2 или TC, AS).
Какие условия предъявляет ГОСТ 8752-79 к армированным манжетам
Параметры изготовления манжет регламентируются ГОСТ 8752-79 по отраслевому стандарту и должны соответствовать рабочим чертежам и требованиям технологических карт. В соответствии с отраслевыми стандартами и рабочими чертежами изготавливаются каркасы и пружины для манжет. Группа резин для манжет подбирается в зависимости от температурных режимов, в которых будет функционировать уплотняемая среда (табл.3 ГОСТ 8752-79).
Выбор группы и марки резин согласовывается между потребителем и изготовителем. Манжеты, предназначенные для работы в умеренном и тропическом климате, изготавливаются в едином исполнении. Изделия для экспорта, помимо норм стандарта, должны отвечать условиям, определенным заказом-нарядом внешнеторговой организации.
Как в ГОСТ манжеты армированные маркируются

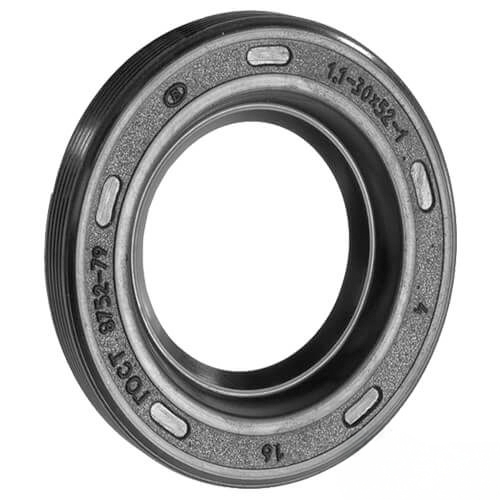

Маркировка наносится на торцевую сторону манжет в виде рельефного товарного знака, в виде условного обозначения и года изготовления. При условии изготовления манжет по чертежам указывается номер чертежа и размеры манжеты.
Манжеты для валов, размеры которых не превышают 15 мм, маркируются целой партией. При этом параметры указываются на ярлыке. На манжетах до 30 мм, которые изготавливаются по чертежам, при маркировке допускается не указывать основные размеры.
Также на нашем заводе можно заказать армированные пыльники по индивидуальному чертежу.
Таблица размеров манжет армированных
