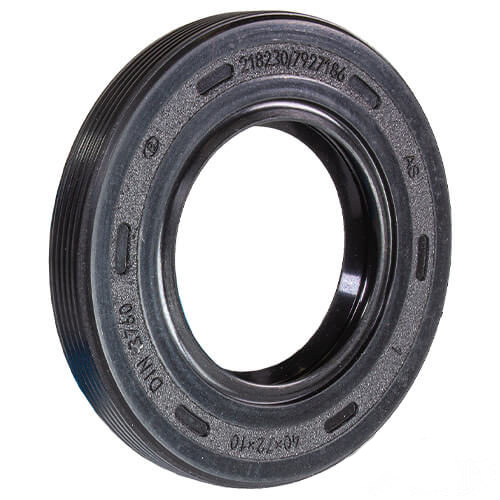

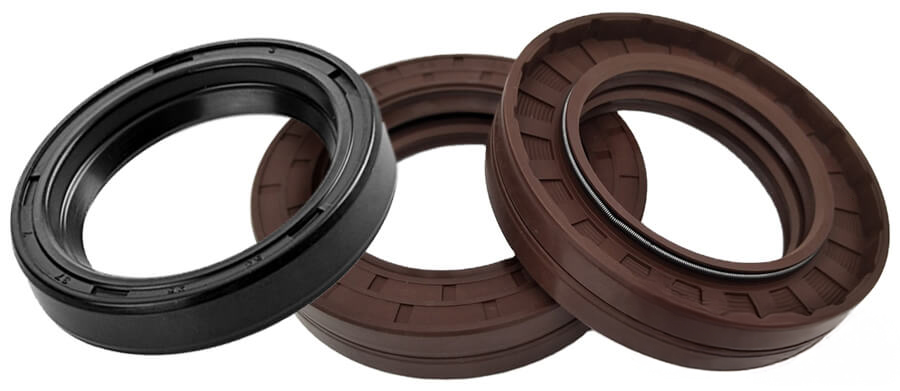

Манжеты армированные DIN 3760 (импортные)
Купить манжеты армированные с доставкой по России и СНГ
Стандарт DIN 3760 является аналогом ГОСТ 8752-79 и регламентирует требования к изготовлению уплотнителей вала – армированных манжет DIN 3760, которые за счет герметичного прилегания к валу предотвращают вытекание уплотняемой среды.
Он обуславливает условия и требования к технологическому процессу, определяет параметры теплового расширения, регламентирует габаритные размеры, указывает на порядок механической обработки армированных манжет, гарантирует их использование во всех сферах промышленности.
Данный стандарт фактически не отличается от ГОСТ 8752-79, но предполагает более широкий диапазон моделей по цветовой гамме и значительно больший выбор манжеты армированной DIN 3760 на диаметр вала от 4 до 600 мм. Кроме того, стандарт дает детальные указания по возможному и предпочтительному применению сальников для конкретных условий эксплуатации.
Оформите экспресс доставку армированных манжет DIN 3760, чтобы получить ваш заказ за 1-3 недели, если позиций нет на складе. Для дополнительной информации обращайтесь к нашим менеджерам.
Технические характеристики манжет армированных DIN 3760
Стандарт определяет:
- степень герметичности сальника DIN 3760
- конструкционные особенности
- допустимый предел шероховатости изделия
- уровень жесткости
- габаритные размеры
- предел теплового расширения
- посадку армированной манжеты DIN 3760
- наличие пружины и дополнительной кромки уплотнения (пыльника).
Данный стандарт фактически не отличается от ГОСТ 8752-79, но предполагает более широкий диапазон моделей по цветовой гамме и значительно больший выбор манжеты армированной DIN 3760 на диаметр вала от 4 до 600 мм. Кроме того, стандарт дает детальные указания по возможному и предпочтительному применению сальников для конкретных условий эксплуатации.
Для чего применяются манжеты армированные DIN 3760
Манжеты армированные DIN 3760 идеально подходят как для импортного, так и для отечественного оборудования и применяются для:
- уплотнения кулачковых и коленчатых валов в двигателях
- приводных механизмов автомобилей и сельскохозяйственной техники
- гидроагрегатов
- промышленных и бытовых механизмов.
Широкий спектр применения предполагает, что при выборе манжеты армированной din 3760 следует учитывать:
- характеристики уплотняемой среды
- температуру
- диаметр вала и частоту его вращения (окружную скорость)
- давление
- внешние загрязняющие факторы.
В зависимости от условий работы и параметров внешнего загрязнения армированные манжеты DIN 3760 выпускаются в двух варианта
- Тип SC, A (с одной кромкой без пыльника)
- Тип TC, AS (с дополнительной уплотняющей кромкой (пыльником), которая служит барьером для попадания мелких загрязняющих частиц).
Что используются для изготовления манжет
| Материал изготовления | Температура рабочей среды, °C | |
| Резина (NBR) | -30 | 100 |
| Фторкаучук (FKM, FPM, Viton) | -40 | + 200 (до +250 °C – кратковременно) |
| Полиуретановые | -60 | 110 |
| Силикон | -60 | 250 |
Расшифровка по стандарту DIN 3760 выглядит следующим образом – «Манжета армированная (сальник) 25х42х10», где:
- 25 – внутренний диаметр в мм,
- 42 – внешний диаметр в мм
- 10 – высота в мм.
Помимо отечественных армированных манжет наш завод осуществляет поставки импортных аналогов данных уплотнителей:
| Компания-производитель | Характеристики |
Simrit (Германия) | Изготавливаются из акрилонитрил-бутадиен-каучука голубого цвета. Корпус выполнен из нелегированной стали, пружина – из пружинной стали. Имеют внешнюю обработанную оболочку и подпружиненную рабочую кромку. Подходят для валов диаметром от 5 мм до 500 мм |
Eriks (Польша) | Представляют собой металлический каркас с обрезиненными поверхностями и стальной компрессионной пружиной. Характеризуются простотой конструкции, отличной герметичностью, высоким уровнем прочности. Температура эксплуатации от -60 С° до +120С° |
SKF (Австрия) | Изготавливаются из бутадиенакрилонитрильного каучука или фторкаучука и подходят для эксплуатации в разных типах машин, в частности, в редукторах. Характеризуются способностью обеспечить эффективную герметизацию и пригодностью работы в условиях теплового расширения и шероховатых поверхностей, разъемных корпусов. Отлично противостоят воздействию газообразных сред и низковязких герметизирующих смазок. |
Parker (США) | В зависимости от типа могут работать в условиях давления (от 0,5 до 60 bar) и температуры уплотняемой среды от - 30 to +180 °C. |
Обратившись в нашу компанию, вы можете купить манжеты армированные стандарта DIN 3760. У нас в наличии более 3000 типоразмеров манжет разных стран-производителей. Кроме того, мы можем изготовить манжеты по индивидуальным размерам.
Таблица размеров манжет армированных
